    GT-540,智慧型GPRS遠端遙控單元裝置/智能型GPRS遠程終端設備模組



    (提供亞洲地區使用)
    GT-540

    GT-540為智能型的GPRS遠程終端設備模組,內建高效能的32bit運算器,能適用於惡劣的工業環境。擁有1組GPRS/GSM模組、6個DI、2個DO、1個AI、2個RS-232、1個RS-485及1個Micro SD插槽。GT-540除了本身提供的I/O外,允許透過1個RS-485介面串連3個Modbus RTU設備,並且提供兩種傳輸方式,透過GPRS將I/O資料、Modbus設備資料傳送給遠端的管理平台。一是透過泓格自訂的GPRS RTU協定,採定時及DI/AI觸發條件成立後,主動將I/O資料傳送到遠端M2M RTU Center平台。泓格亦提供相關的軟體來支援,以方便客戶快速的建立監控端的程序,這些軟體包括M2M RTU Center、M2M RTU Win32 API library及OPC server for RTU devices,另一種傳輸方式是將I/O 資料以E-mail附檔的方式,定時的傳送給指定的電子信箱。
    除上述功能外,GT-540系列產品提供本地I/O的簡單邏輯控制方式,使得GT-540能於現場端及時進行一些簡單的控制。同時也具備I/O datalogger的功能,能將I/O及GPS資料存儲於SD card內。於電源輸入的部份,提供外部及鋰電池連接介面,可於外部電源中斷後,GT-540還能夠運作一段時來做緊急處理。
    針對GT-540應用軟體解決方案,可配合M2M RTU Center、SDK與NAPOPC.M2M,提供自行發展應用程式或連結SCADA軟體使用。因此,GT-540系列不僅可運用於遠端環境監測系統、工業自動化系統、廣大範圍的分散式應用,也能運用於交通運輸工具的監控系統。

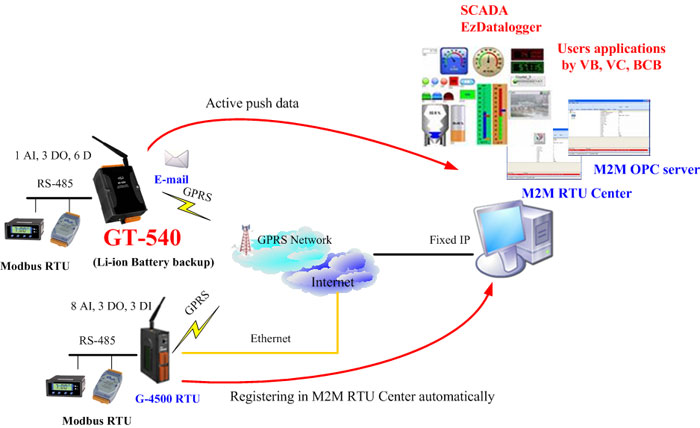

    GT-540的應用


    GT-540的特色

    • GSM/GPRS支援850/900/1800/1900 MHz四種頻率
    • 支援Modbus RTU主端通訊協定,允許透過1個RS-485介面串連3個Modbus RTU設備。
    • 提供OPC Server軟體及集中式的資料管理
    • 提供一組API,輕易建立GPRS及GPS的即時應用系統
    • 可當成I/O的資料記錄器,資料儲存於Mirco SD中
    • 可透過e-mail附檔的方式將I/O紀錄檔經由GPRS傳出
    • 具GPRS自動及重新連線的機制
    • 提供3.7V鋰電池備用電源界面
    • 電源輸入+10 VDC ~ +30 VDC
    • 1組RS232,1組RS485,6組DI,2組DO,1組AI


    圖形化的設定工具,提供使用者輕易設定及診斷GT-540。



    GT-540等M2M RTU產品的軟體方案則包含管理軟體M2M RTU center及最上層的SCADA軟體EzDatalogger、Smart及InduSoft,及對其他開發環境提供了M2M API及M2M OPC Server的解決方案來協助客戶完成完整的M2M系統。

    Item
    Web site
    M2M RTU Center
    泓格RTU產品的管理介面軟體及OPC,減低客戶在通訊管理上的負擔。最多可同時連結1000台以上泓格的M2M RTU產品。
    http://m2m.icpdas.com/m2m_rtu_TC.html
    M2M RTU Win32 API
    提供使用者自行開發M2M RTU應用程序使用。(需搭配M2M RTU Center使用)
    http://m2m.icpdas.com/m2m_rtu_api_TC.html
    NAPOPC.M2M DA Server
    為泓格提供的M2M OPC server,輕易整合泓格的RTU產品於各種SCADA系統。
    http://m2m.icpdas.com/NAPOPC_M2M_TC.html
    EZ Data Logger
    InduSoft SCADA
    • 快速建立GPRS網路應用
      可採動態IP方式與監控端(M2M RTU Center軟體)連結,解決GPRS網路中令人頭痛的IP管理問題。
    • 主動資料回傳
      主動資料回傳的機制,可設定定時回傳及事件觸發方式,不像傳統的輪詢方式,可有效提高多站資料傳遞的效率,也降低主控端(PC)的負擔,徹底解決即時資料通訊的效能問題。
    • 支援Modbus RTU通訊格式
      GT-540可支援最多3台Modbus RTU設備,讓使用這可輕易把遠端Modbus RTU設備的資料透過GT-540傳送至控制站。
    • 簡易的本地端I/O控制
      透過簡單的設定,GT-540提供簡單實用的本地端I/O控制。例如: DI或AI高低警報觸發DO控制方式。
    • 內建I/O及GPS資料記錄功能
      GT-540支援SD介面,提供I/O、Modbus RTU設備資料及GPS(特定型號)的紀錄功能,最多可支援2 G SD卡。(以每天單一檔案儲存)
    • 提供3.7V鋰電池備用電源界面
      GT-540系列除使用外部電源10 ~ 30 VDC外,也可外加3.7V的鋰電池做為斷電時的緊急使用。泓格公司提供下列兩種鋰電池供客戶選購。




    系統
    CPU
    32 bit CPU
    SRAM
    64 Kbytes
    Flash Memory
    512 Kbytes
    RTC
    提供秒、分鐘、小時、日期、月及年。閏年平年自動校正。
    內建看門狗(watchdog)
    Yes
    SD卡
    2GB max.
    序列埠
    COM1
    RS-232 : TxD,RxD,GND用於參數設定
    COM2
    RS-485 : D2+, D2- 連接Modbus RTU設備,最多連接3台
    數位輸入
    頻道
    6
    類型
    Sink or Source, Isolated channel with common power or ground
    關斷電壓
    +1V max.
    開啟電壓
    +3.5 ~ 30 VDC
    隔離電壓
    3750Vrms
    計數
    6 (16 Bit, 5~40Hz), Min. Pulse Width : 25ms
    數位輸出
    頻道
    2
    類型
    Open-Collector (NPN) (100mA@30VDC)
    負載電壓
    +30 V max
    負載電流
    100 mA max
    隔離電壓
    3750Vrms
    類比輸入
    頻道
    1
    解析度
    12 bit
    輸入範圍/類型
    0 ~ 20 mA
    GSM/GPRS 系統
    GPRS/GSM
    Quad-band 850/900/1800/1900 MHz
    GPRS multi-slot : class 10/8
    GPRS mobile station : class B
    Compliant to GSM phase 2/2+
     -Class 4(2W @ 900 MHz)
     -Class 1(1W @ 1800/1900 MHz)
    Coding schemes : CS 1, CS 2,CS 3,CS 4
    電源
    保護
    Reverse polarity protection
    接地保護框架
    ESD, Surge, EFT, Hi-Pot
    電源輸入範圍
    +10 VDC ~ +30 VDC
    with 1200 mAh Li-ion battery backup (option)
    功耗
    Idle: 65 mA @ 24 VDC; Data Link: 170 mA @ 24 VDC; Peak: 450 mA @ 24 VDC
    機構
    外殼
    塑膠
    材質
    UL 94V-0 materials
    尺寸 (W x L x H)
    91 mm x 132 mm x 52 mm
    導軌
    DIN-Rail
    環境
    操作溫度
    -25 ℃ ~ +75 ℃
    存放溫度
    -40 ℃ ~ +80 ℃
    溼度
    5 ~ 95% RH, non-condensing


    GT-540 CR
    智慧型GPRS遠端遙控單元裝置 (RoHS, 含: 2G micro SD card), (提供亞洲地區使用)
    詢價 ; 產品資訊 ; 專案計畫或解決方案討論


    5 dBi 4G External Antenna (Support 3G/4G)
    Battery Box (RoHS)
