	iWSN-2200/iWSN-2200-E

iWSN-2200系列是iWSN系統中的無線資料集中器，提供433 MHz無線通訊介面、Ethernet通訊介面與RS-232/RS-485的通訊介面，其中，RS-232/RS-485介面同時間只能擇一使用。此系列模組支援Modbus RTU/TCP通訊協定的樸站身份，主要功能是接收與暫存31組iWSN無線訊號感測模組的無線資料，並讓使用者經由RS-232/RS-485/Ethernet介面下達Modbus RTU/TCP命令讀取這些資料。在無線通訊方面，此系列模組可設定16個無線頻道與8個群組編號，利於區分與控管433 MHz的無線網路，使用者只需透過旋鈕開關與指撥開關即可完成設定，讓模組在調整與維護上更為簡單。

433MH無線頻段。
16個無線頻道。
支援Modbus RTU/TCP通訊協定(樸站身份)。
可暫存31組iWSN無線訊號感測模組。
靜電保護：+/-4kV於接觸端子。
隔離：3000 VDC DC-to-DC隔離，2500 Vrms光耦合隔離。
導軌安裝。
操作溫度：-25℃~+75℃。

back

模組名稱	iWSN-2200	iWSN-2200-E
RF介面
頻率	433MHz
頻道	0 to 15 (透過指撥開關/旋鈕開關設定)
無線輸出功率	9±1dBm (PA Off) / 18±1dBm (PA On)
傳輸距離	直線可視距離100公尺
連接能力	最多支援31站iWSN無線訊號感測模組
通訊
介面	RS-232 x 1/ RS-485 x 1 (同時間擇一使用)	Ethernet x 1
連接器	螺絲接線端子 (TXD、RXD和GND在RS-232 / D+、D-在RS-485)	RJ-45
協定	Modbus RTU	Modbus TCP
Modbus站號 (Node ID)	1~31
COM0鮑率	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps, N81	10/100Mbps
LED指示燈
PWR	紅燈 x 1
RF_Tx	綠燈 X 1
RF_Rx	黃燈 x 1
EMS保護
ESD	+/- 4kV於接觸端子
EFT	+/- 1kV
Surge	+/- 1kV
電源
輸入電壓範圍	+10 to +30 VDC
功耗	0.5W Max.	1W Max.
機構
尺寸(長x寬x高)	108 mm x 84 mm x 33 mm (不包含天線)
安裝方式	導軌式安裝
外部天線
尺寸(長x 直徑)	108 mm x 10 mm
接頭	RP-SMA公(內螺內孔)
增益	0 dBi，全向型天線
工作環境
操作溫度	-25 to +75°C
儲存溫度	-30 to +80°C
相對溼度	10 to 90% RH，無凝露
其他
認證	CE + RED	CE

back

iWSN-2200 CR	iWSN資料集中器(RS-232/RS-485序列埠) (RoHS)
iWSN-2200-E CR	iWSN資料集中器(Ethernet) (RoHS)

iWSN-1100 系列	iWSN感測模組(RoHS)
MDR-20-24 CR	24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting (RoHS)
增益天線	ANT-104-02, 0 dBi 400MHz External Antenna

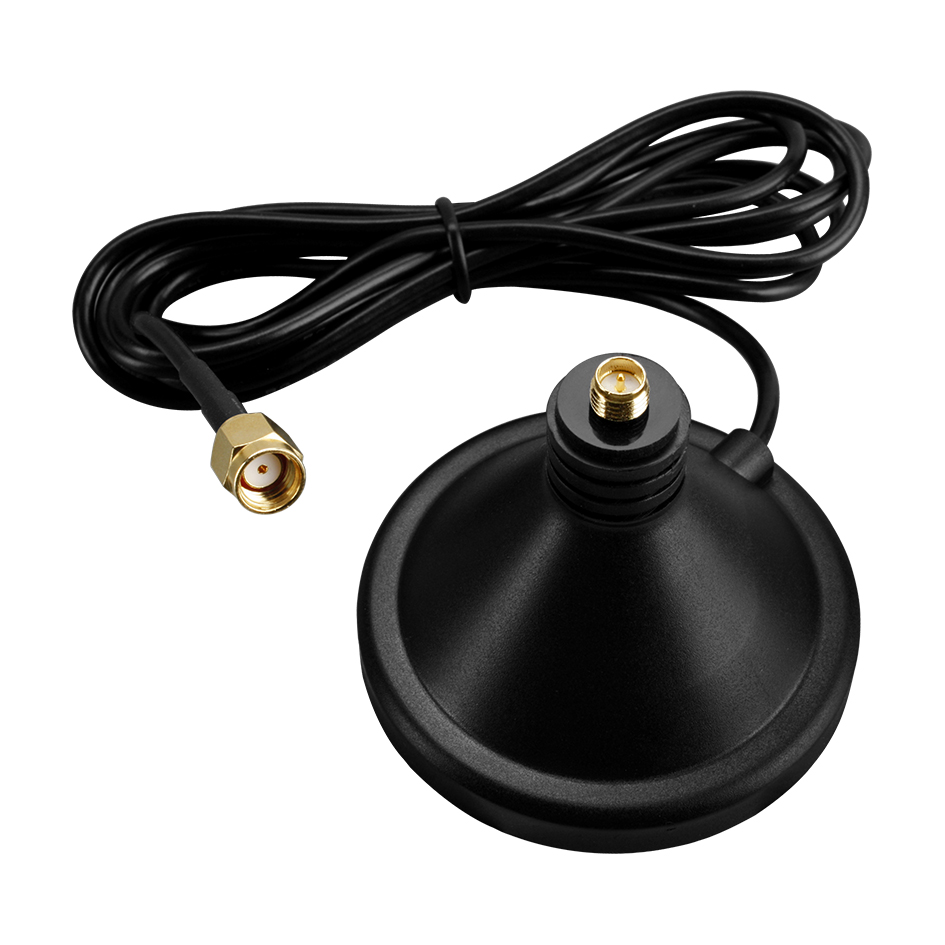

天線延長線	ANT-Base-02, Antenna Base/1500 mm
天線延長線	3S001-1, RG58A/U 1 Meter Long RP-SMA (male) to RP-SMA (female)
